Installation Schritt-für-Schritt: Montageplatte Duo im TopFix 200 System auf einem Welleternitdach

Montageplatte_Duo+Universalverbinder_002.1Unser bauaufsichtlich zugelassenes TopFix 200 Halterungssystem für Schrägdächer ist ein System für alle Fälle. Ob Ziegel, Welleternit oder Blech – für jede Dachhaut und jede Unterkonstruktion gibt es eine passende TopFix 200 Lösung, mit der die Photovoltaik-Anlage sicher befestigt werden kann. Unser Ziel ist es, mit gut durchdachten und zueinander passenden Komponenten die Montage für den Installateur so einfach wie möglich zu machen. Eine Neuheit in der TopFix 200 Familie ist die Montageplatte Duo – im Prinzip ein schlichtes U-Profil, aber mit großer Wirkung!

Üblicherweise wird die Montageplatte Duo für Installationen eingesetzt, in denen aufgrund von hohen zu erwartenden Wind- oder Schneelasten eine Montage direkt auf der Dachunterkonstruktion nötig ist und bei der zudem mit stärkeren TF60-Profilschienen gearbeitet wird. Der Grund: Typischerweise zeichnen sich Trapez- oder Welleternitdächer durch eine Unterkonstruktion mit lang überspannenden Pfetten aus. Soll hier besonders lastwiderständig und wirtschaftlich montiert werden, kann die Montageplatte Duo eine klassische zweilagige Montage ersetzen.

Im Gegensatz zur direkten Befestigung der Profilschienen kann die Auflast der Solaranlage pro Befestigungspunkt auf zwei Stockschrauben verteilt werden. Entsprechend geringer fallen die Belastungen für die einzelnen Pfetten aus. Dieser Vorteil kann vor allem für Anlagen in exponierten Lagen mit hohen Wind- oder Schneelasten genutzt werden.

Um zu zeigen, wie einfach die Installation von der Hand geht, haben wir die Montageplatte Duo in unserem Competence Center auf einem Übungsdach montiert und jeden Schritt dokumentiert. Viel Spaß mit der Bildergalerie!

1_ZubehörT50

Bild 1 von 17

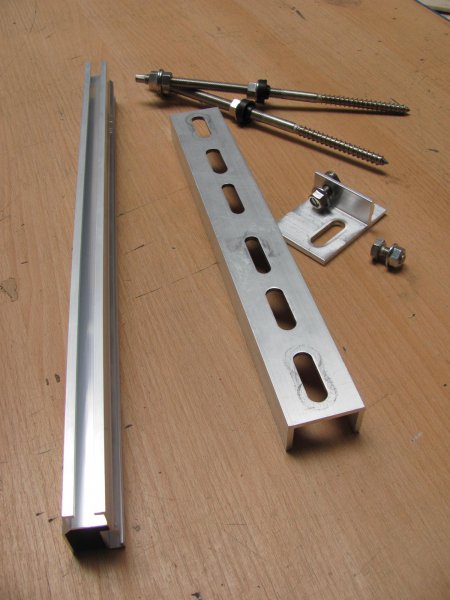

Zubehör für die Montage einer TF50-Profilschiene mithilfe der Montageplatte Duo: TF50-Profilschiene, Montageplatte Duo, 2 Stockschrauben, Universalverbinder mit 2 Hammerkopfschrauben.



Gastautor: Andreas Ullrich, Produktmanager für Halterungssysteme
